Chip interessanti

Prodotti dalla IDT, ovviamente non disponibili in Italia, ma recuperabili da fornitori internazionali:

• ICS672-02: "quadrature delay-buffer"

• ICS512: "clock multiplier"

Con il primo, partendo da un riferimento HF XTAL o TTL si puo' ottenere un output fino a 200 MHz con fattori di moltiplicazione fissi. In piu' l'integrato fornisce l'output moltiplicato con le quattro fasi per pilotare un QSD (RX SDR, slurp!).

Il secondo invece serve semplicemente da moltiplicatore di frequenza 2x, 2.5x, 3x, 3.333x, 4x, 5x, 5.333x, 6x, 8x con output fino a 200 MHz.

Entrambi sono in contenitore SOIC, ancora saldabile con le normali attrezzature casalinghe.

Ecco risolto il problema della moltiplicazione in frequenza per arrivare a 70 MHz partendo da un quarzo, oppure per pilotare un transverter!

Homebrewing for VHF

Seen this article list on GQRP list, compiled by Mr. Sholto. Mainly AM TX/TRX, which can obviously become CW equipment. On 4m too!

The 2T/2M (2 Transistors on 2 Meters)
QST p31 1968 September
R. J. Schlesinger, K6LZM
12v 2 transistor AM phone transmitter. 1.2W

The Connecticut Bond Box
QST p11 1968 August
Doug DeMaw, W1CER
A solid state transceiver for 144 Mc.
AM phone 0.25W @ 12v.

The 2-Meter QRP Mountain Topper
QST p11 1970 May
Richard Preiss, W7HCV
Solid state 2W compact phone rig.

A Featherweight Portable Station For 50Mc
QST p25 1964 November
Edward P. Tilton, W1HDQ
A complete 50 Mc phone rig including power supply. 50-100mW

A 2-Meter Transmatch With SWR Indicator
QST p39 1969 March
Doug DeMaw,W1CER
Transmatch with forward & reverse power measurement

Mighty Four On Six
73 Magazine p24 1967 November
E.R. Davisson, K9VXL
A low cost, 4 transistor AM transmitter for six meters.
Looks to be around 300mW at 12v

More Power On 144MHz With Transistors
QST p11 1969 August
David F. Becker, WA6BWP
A 7W@12v (28W@28V) 2M exciter and matching modulator and psu.

6 Meter Exciter
73 Magazine p52 1968 September
Kenneth W. Robbins W1KNI
Hybrid 6m exciter with 6CL6

Six Meter Transceiver
73 Magazine p62 1968 September
D.P. Bryan, W2AJW
Solid state 2W AM phone rig for 50MHz.

2N2 Receiver
QST p11 1965 January
Douglas A. Blakeslee, W1KLK
A simple 144 Mc Superregenarative receiver.
2 Nuvistors for 2 meters

Per cinque per i quattro - simulazione

Ho provato a simulare con RFsim99 il circuito proposto dalla Wenzel per moltiplicare tramite porte HCMOS la frequenza di un quarzo. Ho ipotizzato 5 ohm come impedenza di uscita e 50k quella di ingresso di una porta.
Il condensatore da 4pF in parallelo all'uscita rappresenta la capacita' di ingresso di una porta logica 74HC/74AC.

La curva rossa riporta la risposta del filtro, con un bel picco a 70 MHz. La curva blu e' invece l'adattamento all'ingresso, ma e' poco rilevante al fine di questo circuito.


Un induttore da 827nH lo si puo' realizzare:

• in aria con 9 spire su diametro 20mm lunghezza 30mm
• con 16 spire su T50-10
• con 4 spire su FT37-61

Il Txx-6 (giallo) va bene fino ai 50 MHz, cosi' come il FTxx-43.

70.100 MHz NBFM dalle parti di Torino

Leggo sul sito dell'ARI di Torino di uno stream mp3 della frequenza 70.100 MHz NBFM.
Ho avuto qualche problema ad aprire il file con Windows Media Player, che non capisce che si tratta di uno stream continuo. Ho scaricato parte del file con wget sotto Linux, convertito in formato wave e analizzato con Spectran (impostazione QRSS3):


La registrazione ha molto rumore e si sente la compressione mp3. Ma forse ho solo beccato un momento di molto QRM.

Una precisazione importante sull'IC706MKiiG in 70 MHz

Una precisazione sull'IC706, prima che troppi semiconduttori vengano sacrificati invano.

L'apparato esteso in TX, se mandato in trasmissione a 70 MHz, da' l'impressione di emettere qualcosa. Misurando la potenza emessa su carico fittizio probabilmente si rileva della radiofrequenza.

Cio' non significa che l'apparato stia effettivamente generando RF a 70 MHz. Il wattmetro potrebbe misurare la potenza delle armoniche generate, magari attorno a 140 MHz.

Il responso definitivo lo si puo' solo avere osservando il risultato con un analizzatore di spettro. E' quindi necessario un opportuno approfondimento strumentale prima di dichiararlo usabile sul 4m.

Mi dispiace di aver creato false aspettative ai possessori del 706.

Il ricevitore invece e' genuino, anche se non il non-plus-ultra.

Per cinque per i quattro

La mia idea per i 70 MHz e' molto semplice: utilizzare al massimo
quanto si ha gia' "in casa" e ridurre all'osso la complessita'
circuitale. Una volta che si e' in ballo, l'acquolina vien mangiando e
si puo' complicare a piacimento. Siccome abbiamo pochissimo tempo
(tutti per la sperimentazione, e io per pacioccare), preferisco una via
rapida. Ecco cosa ho in testa.

"In casa" ognuno ha molto probabilmente un (R)TX HF: io lo vedo come un
generatore di segnali modulati. Quindi in un primo tempo si puo'
sfruttare il TX di stazione per pilotare un TX-transverter, senza
impazzire in oscillatori da stabilizzare, modulare, ecc ecc

Alcuni avranno anche un RX che copre i 70 MHz, solo in FM o multimodo
(io ho l'IC706MKiiG). In una Sezione sicuramente ne reperite piu' di
uno.

Come arrivo in TX sui 70 MHz? 14.020, 14.040 e 14.060 MHz, se
moltiplicati per cinque cadono nei tre "canali" assegnati. Un
moltiplicatore per cinque semplice l'ho visto qui:
www.techlib.com/files/hcmos.pdf . La potenza RF disponibile e' sotto il
mezzo watt, ma tanto la "stagione E-sporadico 2007" sta per finire.
Descrivendo lo schema a blocchi che ho in testa vedo:

• TX 20m CW/FM (il moltiplicatore non e' poi cosi' lineare); per l'AM si puo' eventualmente modulare il segnale a 70 MHz
• attenuatore per avere massimo 5Vpp (con l'817 a 0.5W basta poco)
• moltiplicatore di frequenza
• opzionale: amplificatore RF per arrivare a qualche Watt
• filtro passa-banda a 70 MHz (eventualmente condiviso con l'RX)


In alternativa il TX 20m CW puo' essere autocostruito con un quarzo per
le frequenze QRP 14.060 MHz, reperibile in Internet (USA) a costi
ragionevolissimi.

Sto sbagliando da qualche parte? Ripeto, ci sono sicuramente delle
soluzioni piu' eleganti, come i transverter, ma l'impegno che
richiedono non porterebbe a dei risultati conseguibili in cosi' pochi mesi.

Questa sera compro un paio di 74AC08 (porte AND) per tentare la moltiplicazione.

ARAC 4m Transverter

A questo indirizzo si trova la documentazione storica di un transverter 10-4 metri proposto negli anni '90: http://myweb.tiscali.co.uk/g4nns/ARACTVT.html .
Ci sono gli schemi della parte TX ed RX nonche' il manuale per l'assemblaggio di quello che era un kit. Dagli schemi si puo' prendere spunto per realizzare qualcosa di piu' moderno...

Ziplocking the FT817

I've come across a page describing 25 Uses for Ziploc Bags and since I happen to have one I've added a 26th use: sealing the FT817 when backpacking.


PS: Ziplock bags are not available in Italy. At least not under that name.

Con cosa operare in 4m?

La bellezza e' che per questa banda non esistono RTX commerciali radioamatoriali. Al massimo si puo' recuperare qualche RTX di uso civile o militare, che pero' e' limitato all'FM e probabilmente canalizzato: bisogna aguzzare l'ingegno. E bisogna anche fare in fretta!

• l'FT-817 con mio rammarico non copre i 70 MHz: la sintonia salta da 54 a 78 MHz. :-( Non so cosa accada per gli apparati con la TX estesa.

• l'IC-706MKiiG riceve e trasmette in 70 MHz, pero' dubito che abbia dei filtri di uscita adatti. Si rischia di emettere spurie a non finire! Update 17/7/07: non e' detto che un 706 esteso in TX trasmetta effettivamente sui 70 MHz. Ci sono opinioni discordanti, quindi attenzione prima di fare modifiche affrettate!


Oltre ai transverter commerciali (in kit o assemblati) indicati sui vari siti, l'autocostruzione offre altre due possibilita':

• moltiplicare per 5 un oscillatore a 14.060 MHz (frequenza per la quale si trovano facilmente i quarzi) ottenendo cosi' un TX in CW/AM/FSK

• miscelare il segnale a 50.1-50.3 MHz (uscita a bassa potenza dell'FT817) con 20 MHz, un buon filtraggio a 70.2 MHz e si puo' trasmettere "all mode"

La prima soluzione richiede un RX separato; la seconda e' la base di un transverter.

Moxon per i 70 MHz

Tanto per avere un'idea di quanto puo' essere grossa una antenna direttiva per i 4m, ecco i valori teorici per una moxon (guadagno 6 dBi o piu', con ottimo rapporto fronte/retro).

160 x 60 cm... molto maneggiabile!

25W EIRP, cioe'...?

Sui 70 MHz potremo usare al massimo 25W EIRP.

EIRP, Effective Isotropic Radiated Power, e' la potenza irradiata in una direzione tenendo conto del guadagno d'antenna, misurata rispetto al radiatore isotropico (Guadagno = 0 dBi).

Facciamo due conti, in deciBel che viene meglio, tenendo presente che 25W sono 14dBw.

Un dipolo orizzontale guadagna teoricamente 2.15 dBi, quindi il TX puo' generare al massimo 14-2.15=11,85 dBW, cioe' poco piu' di 15W.
Una due elementi Moxon guadagna 6 dBi , allora potremo limitare la potenza del TX a 6W.
Una tre elementi Yagi con guadagno di 7,9 dBi ci permette di usare un TX di soli 4W.

Tanto maggiore e' il guadagno dell'antenna, tanto maggiore e' la possibilita' di costruire un TX dedicato senza troppe complicazioni e con componenti facilmente reperibili.

Italians on 70 MHz, coming soon

[EN] This series of 4m posts will be mainly in Italian language. Contact me directly (see qrz.com) for translations or info.

E' notizia dell'11 luglio 2007 che probabilmente i radioamatori italiani avranno accesso in via sperimentale a tre fettine di frequenza sui 70 MHz: http://www.space.it/70mhz/ fino al 31/12/2007.

Le frequenze in kHz sono:

• 70087,5 > 70112,5 (70100 +/- 12.5 kHz)

• 70187,5 > 70212,5 (70200 +/- 12.5 kHz)
• 70287,5 > 70312,5 (70300 +/- 12.5 kHz)

in tutti i modi di emissione. Potenza massima 25W EIRP.

Con cosa si puo' trasmettere sui 70 MHz?

QSL: DL0IGI

This beacon was heard when on holidays in Toscana in JN53GF. Right after the reception I switched to 6m and had a nice CW pile-up of DL stations.

From 10m to 6m

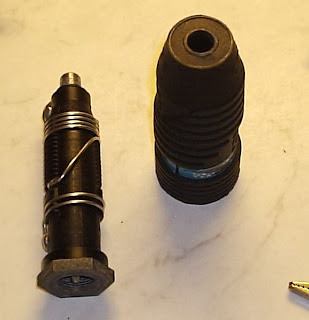

Remember the old CB antenna that doesn't show a proper SWR anymore? Well, a fellow HAM on usenet suggested that the antenna whip would need a re-tune since the antenna was originally installed on a roof-clip rather than a magmount base. The latter introduces extra capacitance to ground, so a retune whould be needed.

Anyway, CB antennas are still available and I might buy a new one, maybe next Spring 2008. So I went for a 10-to-6m conversion that involved reducing the number of turns on the base loading coil.

I first tried shortening extra turns with a piece of wire when the antenna was installed on the car. I identified a point at about 4.5 turns from the top coil end that gives good SWR on 50-51 MHz. Then I reduced the number of turns and re-soldered the wire in place.

When does it resonate now? Will find out in 4 hours at lunch break ;-)

Post lunch break. The car was parked next to a tree with low branches, the antenna was surrounded by them. Lowest SWR (1.3:1) at 49.5 MHz, in the CW/SSB 6m sub-band SWR is below 1.7:1. Might improve in open space or shortening the whip a little bit. Will not touch the coil anymore. I'm satisfied so far.

5el yagi dipole

I have hopefully finished the 5 elements VHF yagi (DK7ZB design) installing the BNC plug on the plastic box. Not rocket science, but stable enough for some VHF portable fun.


The coil made with the lambda/4 impedance adapter should have a theoretical impedance of 50-100 nanoH, which is not as high as an RF-choke (1:1 current balun) should be. As a tech note, increasing the coil diameter increases inductance, thus impedance. Experimentation is left to the reader.

Homebrew narrow CW filter - another picture

Here's how it looks like in the "latest" release:

Besides the same performance of YF-122C, it features:

• 27 pF load capacitors as required in the datasheet and used in the original part
• simple fully insulated plug-in pins, no soldering required!


Charger for NiMH 9.6V pack

I quickly got fed up of removing all 8 batteries from the container just to recharge them. So why not building a generic charger for NiMH battery packs?

At home I had two chips that work as smart chargers with charge detection: U2400B and MAX713. The former is old and supports NiCd only. The latter is mainly for fast charging (C/2 and higher current), which is not something I am looking for right now.

So I did some searches and looks like NiMH can be properly charged at a constant C/10 current for 15 hours: I need a constant current source and a timed AC plug.

I looked at newsgroups and I found an active thread it.hobby.elettronica about a simple charger. Giorgio was kind enough to provide me a FidoCAD diagram of a current generator for 260 mA.

At home I had a BD646 which took place of the TIP1x5 Darlington PNP. I also swapped the 3V Zener for two red LEDs in series as suggested by Giorgio. NB: don't forget LEDs will be forward polarized!

Will add the 6.8ohm/1W resistor soon, and let you know what happens!
